Separator Supapă Rotativă RT-LGA1200 și RT-LGA2000
Separatoarele rotative sunt cele mai utilizate cu precădere în industria de reciclare unde se separă materiale usoare din fluxul de aer de transport.
Separatoarele supapei rotative RT-LGA1200 și RT-LGA2000 sunt proiectate pentru separarea solidelor cu o greutate de cel mult. 1 g / cc. Particulele din această specificație au o rată de coborâre care este mai mică decât viteza fluxului volumului de aer.
Acest lucru se aplică la solidele cu următoarele criterii:
• Hârtie și folii de până la max. 800mm (L x W x H)
• Solide filamentoase sau fibroase până la max. 2m
• Solide compacte cu o lungime de margine de până la max. 200mm
Sumarul elementelor principale:
• Carcasă (partea superioară și inferioară)
• Rotor
• Ecrane perforate laterale
• Ecrane perforate interior
• Două recipiente de gaz curate
• Un container de gaz brut
• Motoreductor
• Monitorizarea rotație
• Monitorizare a presiunii diferențiale
Descriere Funcțională
Aerul încărcat cu materiale ușoare intră în recipientul de gaz brut. Materialul care este purtat de curentul de aer intră în celulele rotorului. Aerul trece prin plăcile perforate în recipientul de gaz curat. Materialele ușoare rămase, atașate la ecranele perforate, va fi eliminat de pe ecran printr-o rotație de etanșare a benzii de cauciuc. Rotorul oferă o descărcare continuă și periodică a materialului ușor. Benzile de etanșare de cauciuc asigură etanșare împotriva scurgerilor de aer de admisie în diferite condiții de presiuni. Diferența maximă de presiune nu trebuie să depășească 1500 Pa la diferite condiții de presiune. Supapa rotativă este acționată de un motoreductor.

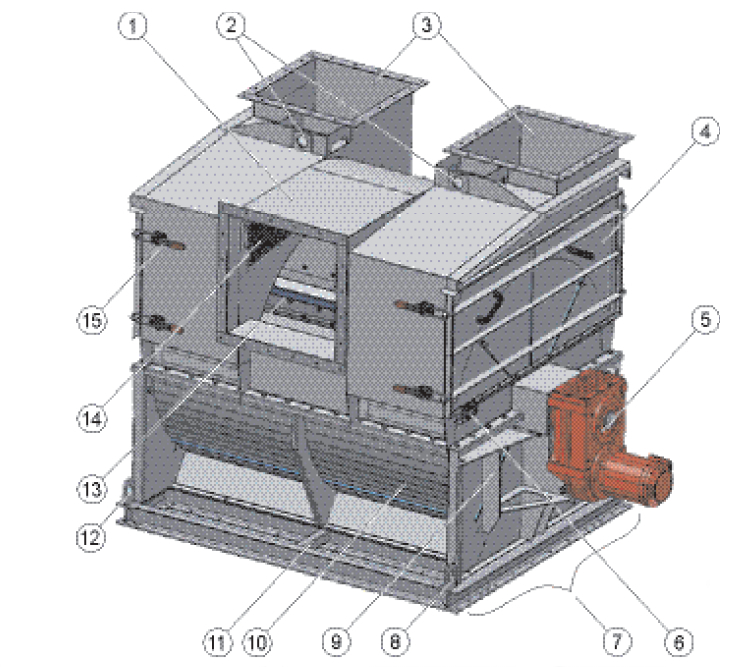

Componentele separatorului supapei rotative
| 1 - Container de intrare a gazului brut | 9 - Suport motor |
| 2 - Șurub cu orificiu de transport (carcasă superioară) | 10 - Clapetă intreținere supapă rotativă |
| 3 - Evacuare a aerului curat | 11- Oprire clapetă intreținere supapă rotativă |
| 4 - Clapetă de intreținere | 12 - Șurub cu orificiu de transport |
| 5 - Motoreductor | 13 - Supapă rotativă |
| 6 - Senzor | 14 -Ecran perforat interior (stânga / dreapta) |
| 7 - Evacuare materiale ușoare | 15 - Eliberare rapidă (4 x fiecare clapă de întreținere) |
| 8 - Șuruburi cu orificu de transport (carcasă inferioară) |
